小时候电视机经常出现的这张图是什么意思？ _电视机

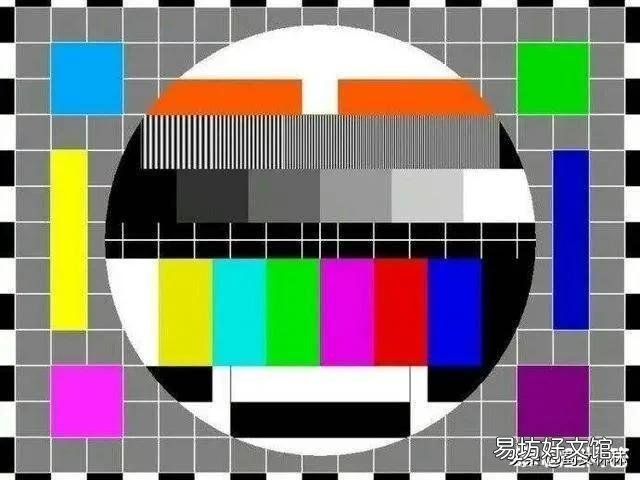

这是一幅专门为显像管彩色电视机准备的测试卡，电视机绝大多数图像指标都可以通过这张图反映出来。

文章插图

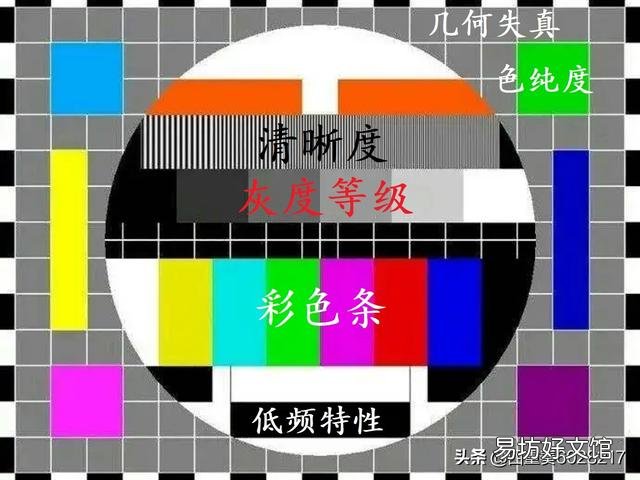

首先它可以反映电视机所显示的图像是否变形。中间的圆形不能成为椭圆，所有的小方格必须是正方形，这就能保证图像不存在几何失真。因为几何失真是显像管电视所特有的缺? 。特别是超薄型大偏转角的显像管，由于屏幕中间和边缘的扫描距离和角度存在较大差异，图像边缘会被拉长，为解决这一问题，机内都设有“s”校正电路，以减小几何失真。但现在的液晶电视是点对点直接显示所以不存在这个问题。

图卡上部垂直线条是反映图像清析度的，共分五组，从左至右密度依次增加，分别为最差和最高清析度。一般用线数来表述，比如200线400线等，线数越多清析度越高。

紧贴下边的是灰度等级，共分6级，它可反映画面的深淺层次，由对比度旋扭来调整。位于正中间的白色细线可看出电子束的聚焦状况，确保图像清析。若存在重影也可很清析的看到。

再往下的彩条是用来观察色饱和度，即颜色的浓淡。另外还可用调整色饱和度、同时观察灰度等级的方式，来判断是否偏色。即饱和度从0～100%时灰度等级始终保持黑白纯色，否则就是存在颜色失真。

最下边的黑色长条型，是反映电视的低频特性是否良好，否则图像出现拖尾，黑底色不纯。

总之这在显像管电视时代是一张很有用的测试图，但由于现在的液晶电视基本上都是数字电视，图像显示原理发生变化，不存在聚焦和几何失真等问题，需要调整色饱和度和对比度时，用普通电视画面作参考就够用了，而数字电视特有的故障“马赛克”，也不需要专用图形来判断。所以电视台也就不再播放这种测试卡了。以上是我的回答。

欢迎评论，转发、点赞！

其他网友观点

【小时候电视机经常出现的这张图是什么意思？】小时候看电视经常出现在这个图片，不懂是什么意思，以为是信号不好，接收支架被风吹偏了，还去调接收支架，后来才听大人说这是停播，那时候都没什么好看的电视，放的电视都是重播，就只有一两个台，每个周星期二都出现这个图片，一天都没电视看。看了头条的回答才知道是调色度的[捂脸] 。
