污水处理设备 污水处理中沉淀工艺的原理及特点，涂山环保

污水处理设备 污水处理中沉淀工艺的原理及特点，涂山环保

针对沉淀是去除水中悬浮物的主要单元 ， 对沉淀工艺的进展方面进行了论述 ， 主要介绍了平流式沉淀池、蜂窝斜管填料沉淀池、高密度沉淀池、拦截式沉淀池的特点和优点 ， 旨在提高沉淀池的沉降效率 。
目前 ， 国内外的给水处理工艺大多采用沉淀（澄清）过滤和消毒形式 ， 其中沉淀部分对原水中悬浮物的去除显得尤为重要 。 沉淀池作为去除水中悬浮物的主要设施之一 ， 在水行业得到了广泛的应用 。 纵观沉淀构筑物的发展可以发现 ， 在20世纪6O年代以前主要采用平流式、竖流式和辐流式沉淀池 ， 60年代起各种澄清池盛行一时 ， 70年代后 ， 主要是斜管、斜板及复合型沉淀池 。 沉淀构筑物形式的改进提高了沉淀分离的效率 。 沉淀池的设计和开发都是围绕怎样增加沉淀面积和改变水流流态这两方面进行的 。 沉淀池的设计总是以提高沉淀池的沉降效率为目的 。 ?

提高沉降效率有两种方法：

1）缩短颗粒的沉淀距离、增大沉淀池面积 ， 斜管沉淀属这一类；
2）增大矾花颗粒的下沉速度 ， 通过采用高效絮凝剂和优化絮凝工艺来实现 。

1、平流式沉淀池?

平流式沉淀池是目前我国大中型给水厂使用最广泛的池型 ， 具有结构简单、管理方便、耐冲击负荷强等优点 。 平流式沉淀池为矩形 ， 上部为沉淀区 ， 下部为污泥区 ， 池前部有进水区 ， 池后部有出水区 。 经混凝的原水流入沉淀池后 ， 沿进水区整个截面均匀分配 ， 进入沉淀区 ， 然后缓慢流向出口区 。 水中的颗粒沉于池底 ， 沉积的污泥定期排出池外 。

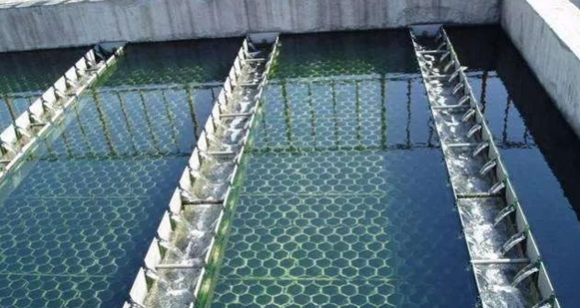

2 蜂窝斜板（管）沉淀池?

蜂窝斜板（管）沉淀是把与水平面成一定角度（一般为60 。 ）的众多蜂窝斜板（管）组件置于沉淀池中 。 水流可从下向上或从上向下流动 ， 颗粒则沉于底部 ， 而后自动滑下 。 从改善沉淀池水力条件来分析 ， 由于沉淀池水力半径大大减小 ， 从而使雷诺数R大为降低 ， 弗劳德数大为提高 ， 满足了水流稳定性和层流的要求 。 为了进一步提高沉淀效率 ， 许多改良型的蜂窝斜板（管）沉淀池应运而生 。

蜂窝斜管填料特点：
1.湿周大 ， 水力半径小 。

2.层流状态好 ， 颗粒沉降不受絮流干扰 。
3.当斜管管长为1米时 ， 有效负荷按3-5吨/米2·时设计 。 V0控制在2.5-3.0毫米/秒范围内 ， 出水水质最佳 。
4.在取水口处采用蜂窝斜管 ， 管长2.0～3.0米时 ， 可在50-100公斤/米3泥砂含量的高浊度中安全运行处理 。
5.采用斜管沉淀池 ， 其处理能力是平流式沉淀池的3-5倍 ， 加速澄清池和脉冲澄清池的2-3倍 。
产品规格：Φ25mm、Φ35m、Φ50mm、Φ80mm
2.1迷宫式斜管沉淀池迷宫式斜板沉淀池是在普通斜板沉淀池的斜板垂直方向上安装数道翼形叶片 ， 翼形叶片将进入的水流分为主流区、旋流区和环流区 。 位于主流区内的絮体 ， 在流速和沉速的共同作用下 ， 逐步下沉 。 在旋涡区的絮体 ， 被强制输送到环流区 ， 每经过一个翼片截留一些絮体 。 进入环流区的絮体 ， 在环流作用下 ， 呈螺旋形运动并沿翼片下沉到池底 。 迷宫斜板沉淀池的涡旋区的涡旋强制输送和环流区的高效沉淀作用 ， 使其具有较高的沉淀效率 。

迷宫斜板的颗粒分离属于动态分离 ， 特别是在涡旋区 ， 它包括了旋流作用下进行的重力、流体阻力和惯性力等作用的分离过程 ， 而且在主流区和旋流区产生的质量交换也有使絮体互相碰撞絮凝的作用 。 因此 ， 其处理效果优于普通斜板沉淀 。
2.2小间距斜板沉淀池蜂窝斜管填料沉淀池中水流在理论上处于层流状态 ， 其实不然 ， 实际上在斜管沉淀池中水流是有脉动的 ， 这是因为当斜管中大的矾花颗粒在沉淀中与水产生相对运动 ， 会在矾花颗粒后面产生小涡旋 ， 这些涡旋产生的运动造成了水流的脉动 。 这些脉动对于大的矾花颗粒没有影响 ， 对于反应不完全的小颗粒的沉淀起到顶托作用 ， 故此也就影响了出水水质 。 为了克服这一现象 ， 抑制水流的脉动 ， 小间距斜板沉淀设备应运而生 。


这一设备有以下优点：

1、由于间距明显减少 ， 矾花沉淀距离也明显减少 ， 使更多小颗粒可以沉淀下来；
2、由于间距减小 ， 水力阻力增大 ， 使之占水流在沉淀池中水流阻力的主要部分 ， 这样沉淀池中流量分布均匀 ， 与斜管相比 ， 明显改善了沉淀条件；
