介电常数表（射频介电常数介绍）
介电常数的概念很模糊。至少对我来说很难理解。但这是一个非常重要的概念，因为许多其他重要概念都源自该概念。
如果您搜索介电常数（Permittivity）的含义，则最常见的定义如下：介电常数（绝对介电常数）是在介质中形成电场时遇到的电阻的量度。
这对您有意义吗？至少对我来说意义不多。
每当您遇到困难的概念时，一个很大的帮助就是提出一个示例（真实或虚构）。让我们做一个假想的例子，如下所示。

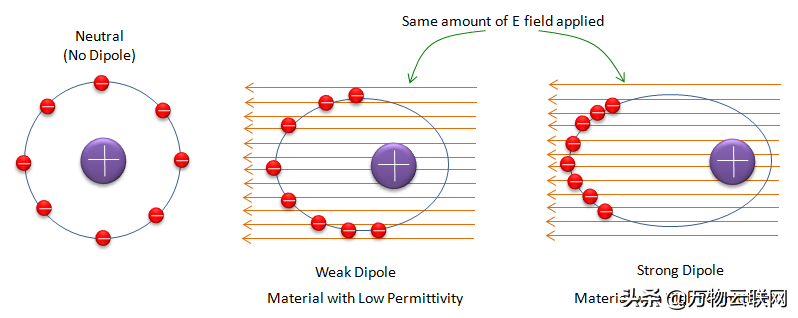

第一个（左边图示）显示了一个分子及其在没有施加电场时的电荷分布（不要试图用精确的电荷分布图来说明..量子物理学..我们都知道这不是很准确的图）。在第一个图中，您可以看到负电荷在正电荷周围相对均匀地分布。您可以将此第一张图片作为参考状态，以与其他情况（第二张和第三张）进行比较。
现在，我们假设电场是通过两种不同材料（第二种和第三种）的分子施加的。
根据高中物理的常识，您会猜想负电荷和正电荷会朝相反的方向移动。（注意：我们假设这种材料是介电材料，并且电荷在一定边界内移动。在导体的情况下，负电荷（自由电子）从分子中流出而流向一端）。
由于这种相反的运动，您会看到电荷的分离（极化）。但是，如果您比较第二个和第三个，则您会发现第三个比第一个有更大的分离度。您看到的分离越强，您会说它具有更高的介电常数。

文章插图
介质材料中的电荷分布
以下是解释我上面提到的确切内容的数学表达式：

文章插图

现在，只需“读”或“说”上面的方程，您将获得它的直观含义。

极化度与施加的电场成正比。

施加的电场越强，显示的极化越强。

介电常数是将极化与施加的电场联系起来的比例系数。

“强介电常数”意味着您可以用更少的电场获得相同的极化度。

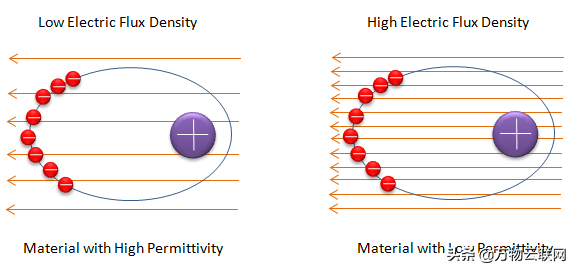

让我为您提供另一组插图，这些插图具有与上述相同的含义，但视角有所不同。如果看到第一个和第二个插图，则会看到相同程度的电荷分离（正电荷和负电荷的分离）。那有什么区别呢？
在第一个图中，您将看到比第二个图中更少的电场线。这意味着更少的电场可以产生相同程度的极化。

文章插图
电通流密度的比较
同样，如果我们以数学形式表示上面的插图，则可以表示如下：

文章插图
电通量密度的数学方程
现在，只需“读”或“说”上面的等式，您将获得它的直观含义：

电通量密度与施加的电场成正比。

施加的电场越强，它的电通量密度越高。

介电常数是将电通量密度与施加的电场联系起来的比例系数。

“强介电常数”意味着您可以用更少的电场获得相同的电通量密度。

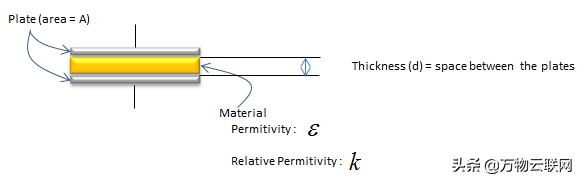

介电常数和电容如果在材料的两面都施加电压（电场），则可以创建电容。有时您可能会有意制造此类电容器，但有时甚至会在不需要时生成此电容。物理不在乎您的意图，如果所有条件都相同，则该定理就会适用。

文章插图
介电常数和电容之间的关系
由上述结构累积的电容可以用如下方程计算。（根据该公式，您会发现介电常数越高，电容值越大）

文章插图
介电常数和电容之间的关系

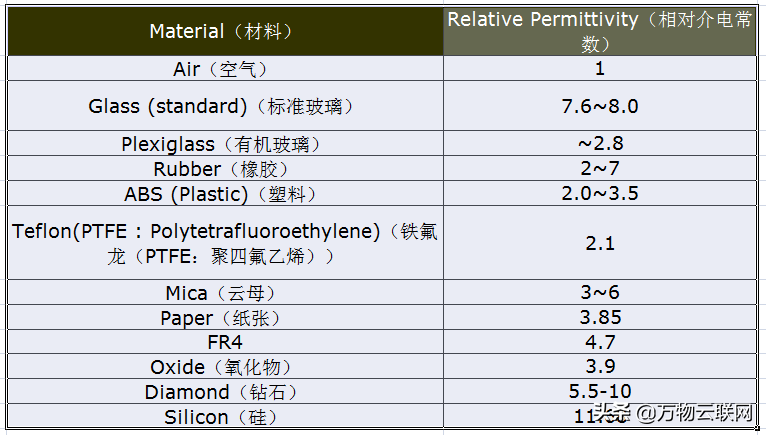

常见材料的介电常数表：

文章插图
【射频介电常数介绍介电常数表】
