?gbz和ybz是什么柱「干货」
GBZ：“边缘构件”是16G101-1图集中暗柱和端柱的统称，分为两大类：构造边缘构件和约束边缘构件 。YDZ、YAZ是约束边缘端柱、约束边缘暗柱，均属于约束边缘构件；GDZ、GAZ是构造边缘端柱、构造边缘暗柱，均属于构造边缘构件 。这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用 。
YBZ：约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等 。从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等 。边缘构件是由构造边缘暗柱、构造边缘端柱、构造边缘转角墙、构造边缘翼墙组成 。
约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上 。所以，约束边缘构件应用在抗震等级较高（如一级）的建筑，构造边缘构件应用在抗震等级较低的建筑 。

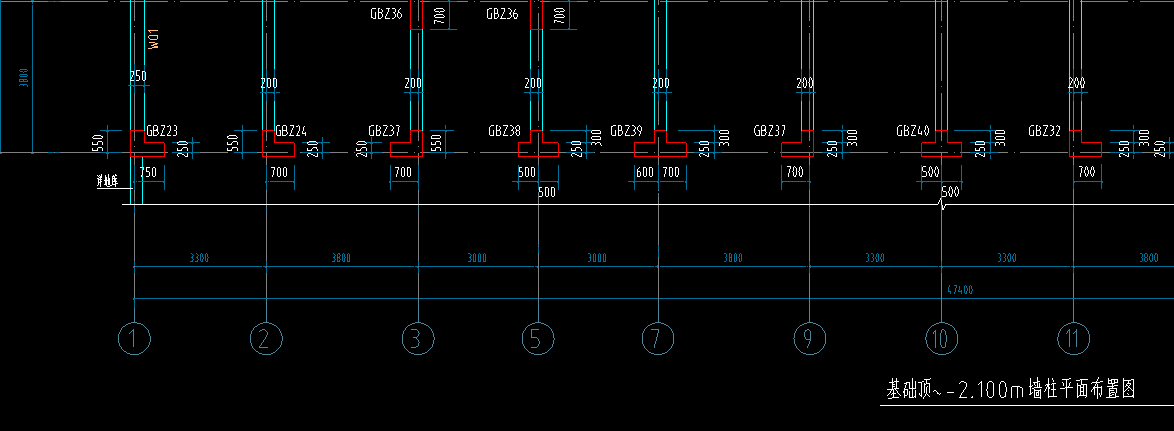

在图纸中的位置不同：下面给大家看一下实例（GBZ）：
文章插图

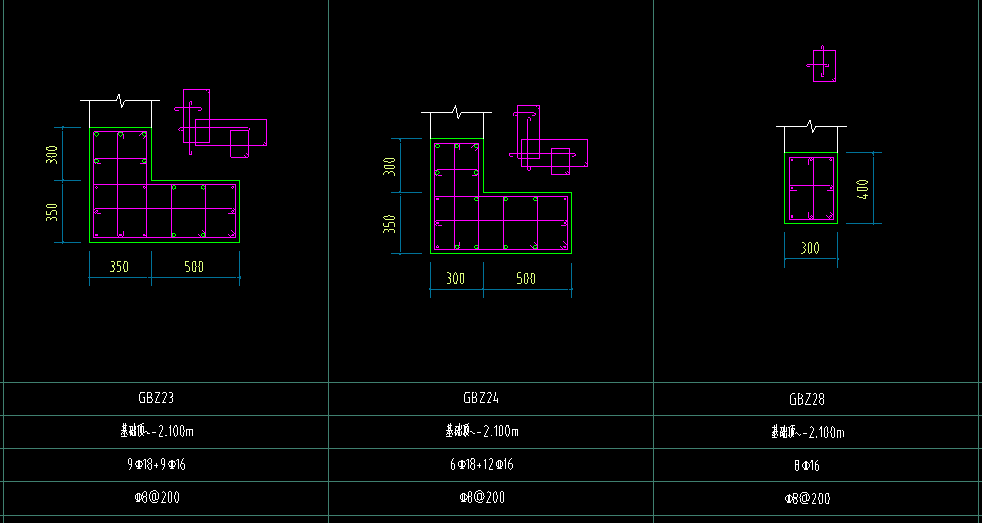

标高的位置不同，在图纸的旁边，会有详细的配筋图：
文章插图

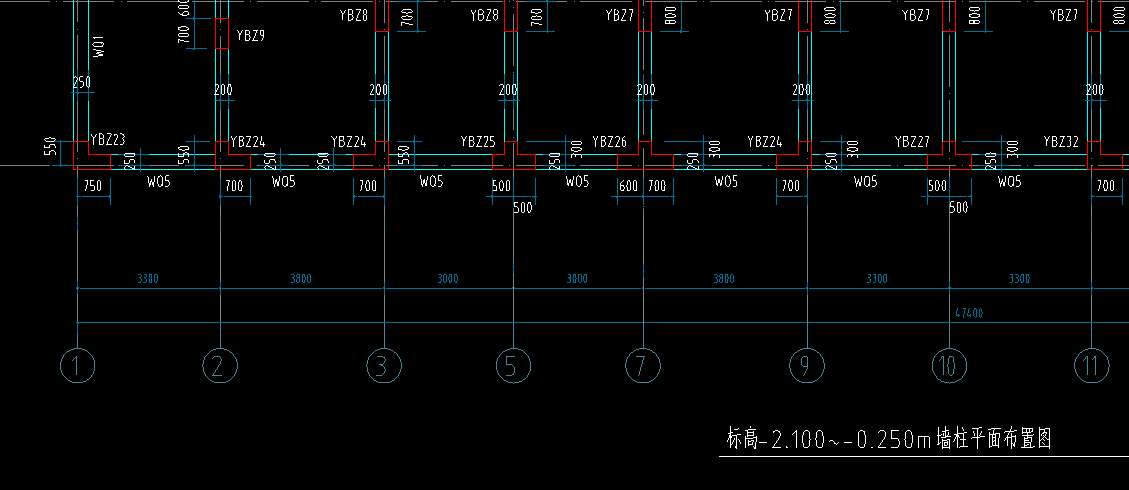

给大家看一下相同位置的YBZ:
文章插图

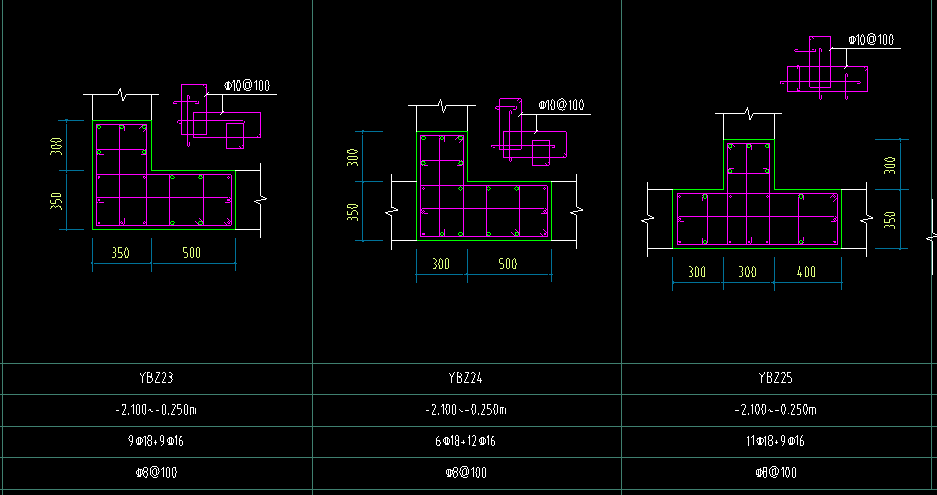

所处的标高不一样，给大家看一下详细的配筋图：
文章插图
【?gbz和ybz是什么柱「干货」】 其实土建图纸中，大家自己的去看就会发现，图纸中有一些地方交代的还是很明白的，如果存在不清晰的地方可以与设计单位沟通，图纸并没有大家想象的那么复杂 。
